Arduino - Menampilkan Jam & Tanggal di OLED Menggunakan RTC DS3231

Membuat jam digital dengan Arduino menjadi sangat mudah menggunakan modul RTC DS3231 dan layar OLED 0.96 inch. RTC (Real Time Clock) menjaga waktu tetap akurat bahkan saat Arduino dimatikan karena memiliki baterai cadangan.

Proyek ini cocok untuk:

Jam digital
Kalender elektronik

Alat dan Bahan

1x Arduino Uno
1x OLED Display 0.96 inch (I2C)
1x Modul RTC DS3231
Kabel jumper

Instalasi Library

Instal dua library utama:

RTClib
Adafruit SSD1306 dan Adafruit GFX Library (untuk OLED)

Langkah install library:

1. Buka Arduino IDE → Tools > Manage Libraries...
2. Cari dan install:

RTClib
Adafruit SSD1306
Adafruit GFX Library

Wiring Rangkaian

OLED dan RTC DS3231 sama-sama menggunakan komunikasi I2C, sehingga pin dapat di-share:

OLED:

VCC → 5V Arduino
GND → GND
SDA → A4 (Arduino Uno)
SCL → A5

RTC DS3231:

VCC → 5V Arduino
GND → GND
SDA → A4
SCL → A5

Kode Program Menampilkan Jam & Tanggal


#include "Wire.h"
#include "Adafruit_GFX.h"
#include "Adafruit_SSD1306.h"
#include "RTClib.h"

#define SCREEN_WIDTH 128 // lebar layar
#define SCREEN_HEIGHT 64 // tinggi layar

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

RTC_DS3231 rtc;

void setup() {
  Serial.begin(9600);

  // Inisialisasi RTC
  if (! rtc.begin()) {
    Serial.println("Tidak bisa menemukan RTC");
    while (1);
  }

  // Cek jika RTC perlu diatur ulang
  if (rtc.lostPower()) {
    Serial.println("RTC kehilangan daya, atur ulang waktu!");
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
  }

  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println("OLED tidak ditemukan!");
    while(1);
  }

}

void loop() {
  DateTime now = rtc.now();

  display.clearDisplay();
  display.setTextSize(2);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0,0);

  char buffer[20];
  sprintf(buffer, "%02d:%02d:%02d", now.hour(), now.minute(), now.second());
  display.println("Jam :");
  display.println(buffer);

  display.setTextSize(1);
  display.setCursor(0, 35);
  sprintf(buffer, "%02d/%02d/%04d", now.day(), now.month(), now.year());
  display.println("Tanggal :");
  display.println(buffer);

  display.display();
  delay(1000);
}

Penjelasan Kode

rtc.now() mengambil waktu saat ini dari RTC
Format waktu dan tanggal ditampilkan menggunakan fungsi sprintf
OLED diperbarui setiap detik

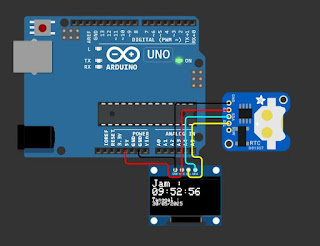

Tampilan hasil :

Selamat mencoba!
